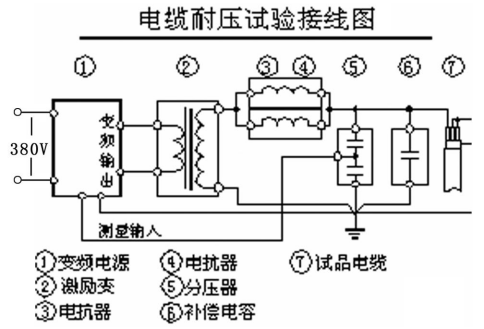

變頻串聯諧振裝置進行電纜交流耐壓試驗如何接線

返回 打印 來源：儀天成電力  時間：2017/12/08  閱讀： 次
        在很多時候，如果想測試電纜廠生產的新電纜是否合格，或者在輸電線路鋪設新電纜之前，都需要對電纜進行交流耐壓試驗，來模擬電纜在日后的工作中面臨的高電壓和高電流，用來判斷電纜是否能勝任工作。此時一般來說，可以使用變頻串聯諧振裝置來進行該項試驗，由于變頻串聯諧振裝置比較靈活多變，通過簡單的調節電抗器就可以改變電壓大小，因此很受電力工作者歡迎。但是由于變頻串聯諧振裝置的組成設備比較多，主機、電抗器、激勵變等，接線比較麻煩，因此儀天成電力在本文就簡單介紹使用變頻串聯諧振裝置進行電纜交流耐壓試驗的接線方案。

        1、10kV電纜 300mm2 長度不大于3.0km，試驗電壓為22kV，試驗頻率為30Hz～300Hz
      （1）電纜長度： 3km 截面積： 300mm2 對應的電容量為1.13μF 高耐壓試驗值22kV
        ⑵諧振頻率：1/6.28×√20.75×1.13×10-6=33Hz
        33Hz下大被試電容量時的試驗電流：33×6.28×1.13×10-6×22×103=5.15A。
         ⑶選擇設備：15kW變頻控制源； 45kV/1A電抗器六臺并聯； 15kVA（1kV/15A）勵磁變； 300kV分壓器；
        2、35kV電纜 300mm2 長度不大于1.0km，試驗電壓為52kV，試驗頻率為30Hz～300Hz
      （1）電纜長度：1km 截面積： 300mm2 對應的電容量為0.1945μF 高耐壓試驗值52kV
        ⑵諧振頻率：1/6.28×√83×0.1945×10-6=39.6Hz
        39.6Hz下大被試電容量時的試驗電流：39.6×6.28×0.1945×10-6×52×103=2.5A。
         ⑶選擇設備：15kW變頻控制源； 45kV/1A電抗器二臺串聯三組并聯； 15kVA（3kV/5A）勵磁變； 300kV分壓器；
        使用變頻串聯諧振裝置進行電纜的交流耐壓試驗之前，必須根據電纜的規格型號來選擇相應的變頻串聯諧振裝置，以免將電纜損壞，同時還必須要進行可靠的接地工作，保障試驗過程的安全。

湖北儀天成電力設備有限公司
                                    2017年11月9日

更多技術問題請致電儀天成電力客戶服務：027-87876585，技術部專線：027-87876585，在線客服：719388481
