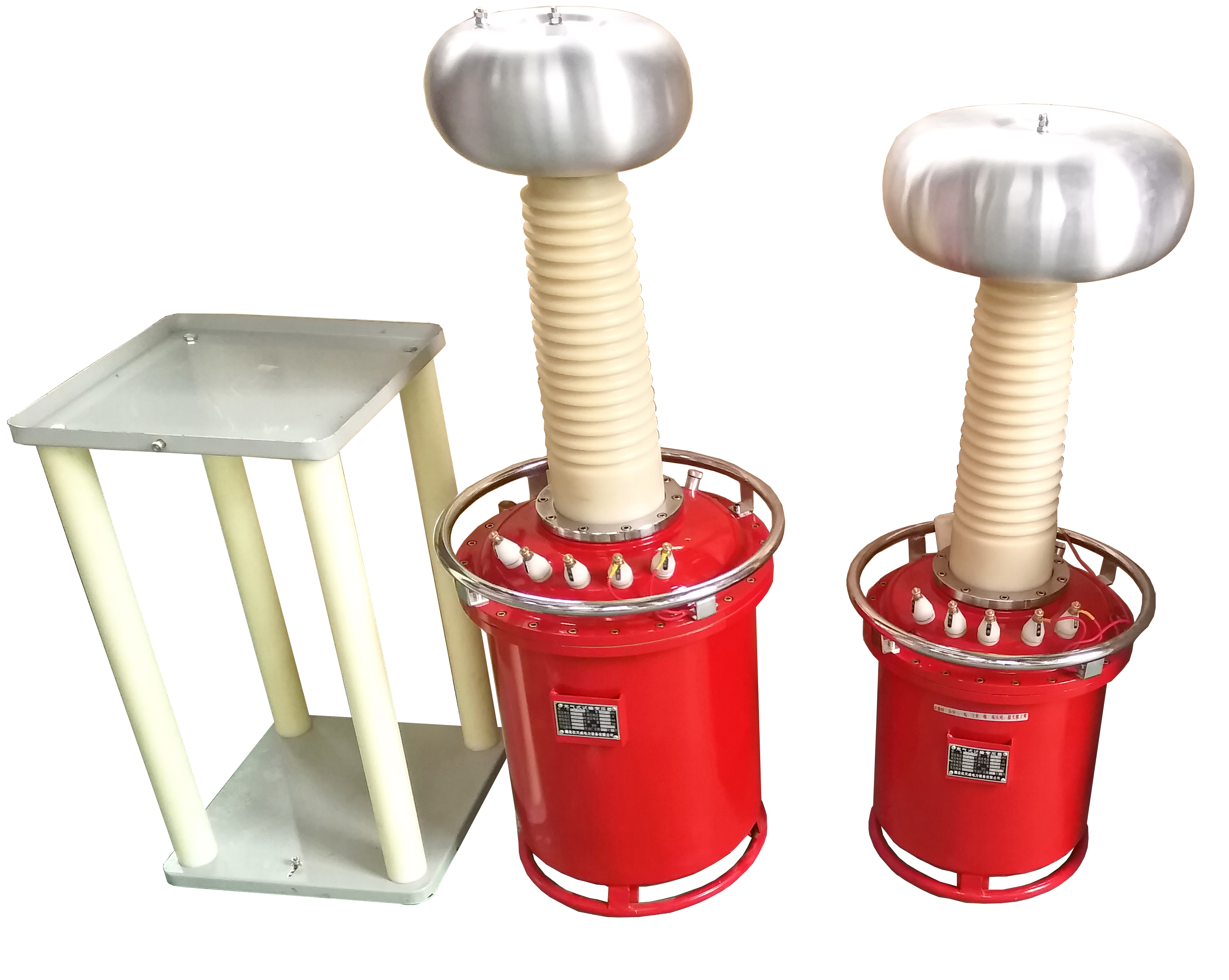

試驗變壓器對于我們這些常年從事電力耐壓試驗的人員來說是再熟悉不過的，常見的試驗變類型有油浸式、充氣式、串激式、干式等等，今天小編主要想給大家介紹一下關于充氣式試驗變壓器的結構特點概述。
一、YDQ-J充氣式系列產品介紹
YDQ-J系列產品在設計構思、材質選擇以及工藝流程方面均采用全新理念。該系列產品具有體積小、重量輕、外形美觀等特點，同時各項技術指標均達到了《JB3570－98》標準要求。
YDQ-J系列產品選用優質冷軋 DQ－151 取向硅鋼片，疊成多級圓柱框形鐵芯。在特制的高強度絕緣筒上，采用 QZ 型導線直接連續繞制高壓塔式線圈。其外殼尺寸適宜，內部充入 SF?氣體。
二、YDQ-JZ充氣式產品特點
YDQ-JZ 產品與 YDQ 產品的不同之處在于，其巧妙地將高壓整流硅堆安裝在高壓套之內。通過插入和抽出短路桿，可實現 YDQ 產品在工頻高壓交流輸出與高壓直流輸出之間的切換。
三、YDQ-JC充氣式產品特性
YDQ-JC 產品為串激型，與 YDQ 產品的區別在于在高壓繞組上增設了一個串激繞組，并且在高壓套管內部采用兩根出線結構。
四、YDQW充氣式產品優勢
YDQW 產品是在普通變壓器的基礎上，提升工藝與技術水平，采用不同的絕緣結構，并充分利用 SF?氣體自身的滅弧能力。使得該變壓器在高壓狀態下基本無局部放電現象。以該變壓器作為高壓電源進行電氣設備的局放試驗時，配合高精度的局放儀，能夠無干擾地準確測量被試品的局放量。
綜上便是充氣式試驗變壓器裝置幾種類型的結構特性了，大家在具體選擇時候可以根據試驗需要來選擇合適的類型。
